35kV～110kV变电站故障选线及测距系统

系统简介

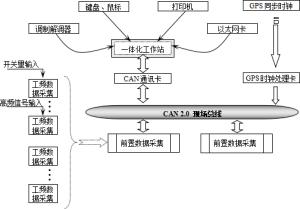

本系统包括前置数据采集单元、后台一体化工作站、电力系统同步时钟、打印机等四个组成部分。该系统可根据现场需求定制。系统利用暂态行波电流进行故障选线和故障定位，并能判断故障线路所属母线，不受中性点接地方式影响，同时具有故障录波和事故追忆功能。该系统适用于35～110kV电压等级配电系统。

系统特点：

l  新原理：装置利用暂态电流行波技术。

l  新算法：装置利用小波变换进行信号处理。

l  故障信息记录全面：可以记录模拟电压量、电流量、高频信号、开关量等电气量。

l  可靠性高：对于相间故障，测距采用具有鲁棒性的单端阻抗法，对于单相接地故障，测距采用行波测距法。

l  适用范围广：既适用于架空线路，也适用于电缆线路；既适用于中性点不接地系统，也适用于经高阻接地和经消弧线圈接地系统。
